軟體工具

QuickFin

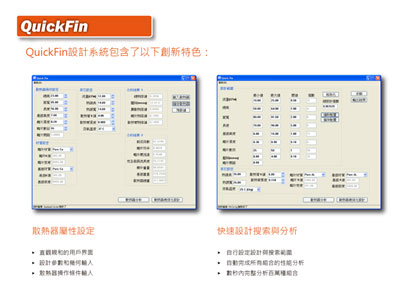

CFD雖已是普遍應用的工具,但在許多情況,全數利用CFD進行分析計算仍需要大量的時間。如電子系統中常見的散熱器(Heatsink),具有眾多的設計變數,如總高、總寬、總長、鰭片數目、鰭片厚度、基底厚度、材質等等。如果想尋求最佳參數組合,各參數的排列組合數目相當龐大,全部以CFD求解過於耗時。 基於多數散熱器受限於加工限制,具有相對規則的外型,事實上可對散熱器本身推導半解析公式,而不需使用CFD。        QuickFin即為中心開發之快速散熱器設計工具,可於幾秒內完成上萬組參數組合計算,快速得到較佳的參數落點,再利用CFD進行確認微調。如此搭配運用,可大幅縮短設計時間,並提升設計效能。
使用CFD暴力求解,並不是真正有效的系統做法。真正正確的系統做法,是根據問題特性結構,綜合使用不同Fidelity 工具,整體達到完整、精確同時快速的結果。
